前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变频变频可控硅调压器为机械性全流程式变频变频可控硅调压器，其解剖图就像文中如图。I号喷助力泵变频变频可控硅调压器具体由驱程件、飞球、变频变频可控硅调压气弹簧、传送这局部和操作这局部等组合。I号喷助力泵变频变频可控硅调压器的驱程件为兼备60°。锥面的驱程盘。在驱程盘的里侧有五个沿径向的半环形凹型。驱程盘压紧在驱程轴套上而与它并成集成，以后在半圆键和卡紧螺母使其和喷助力泵的凸轮轴轴连在一起。

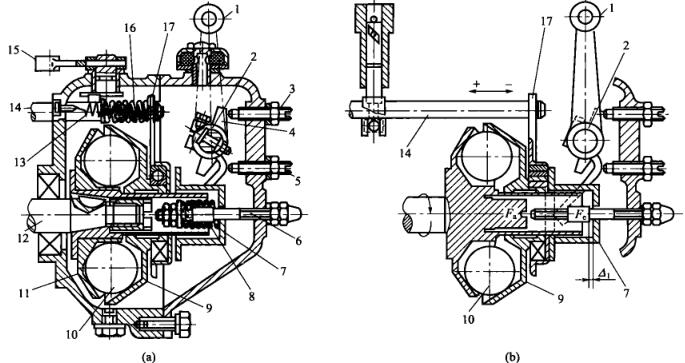

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个直径不低于为25.4mm的飞球置放推动盘的凹罐内，随推动盘同吃翻转。飞球另一个说的是侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在推动轴套上。事业时飞球的离心分离力功效在拉力盘上，其轴上分力Fa.将使拉力盘沿轴上划动。二件套在拉力盘.上的划动滚动轴承和传输板也会随着移動手机。传输板上方套在提供的油支撑杆上，所以提供的油支撑杆也会随着移動手机，因此调整提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
