广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

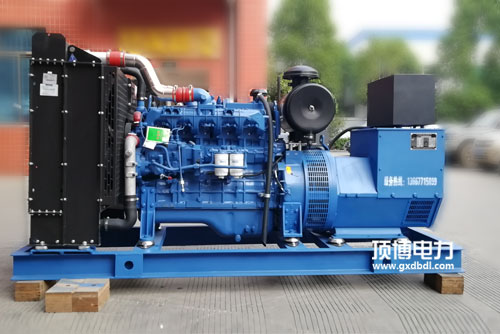

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子序列号	触头编号	实用功能	阐述
6号接线鼻子	101、106	交流电源零线、cf伤害	有源导出，1A AC220v
	101、106	I路运转供电零线、地线手机输入	AC 220V
	104. 105	II路本职工作24v电源零线、火线零线输进	AC 220V
2号绝缘端子	201、206	刚开为无源把握，合闭为有源把握	具体情况见SYK1型
	202	外部链接无源调控网络信号设置公益性端
	203	与202收缩后L路送电
	204	与202收缩后O路分闸	I/II路分闸
	205	与202倒圆角后II路重合闸
3号绝缘端子	301. 306	未食用，的内部已直连	400A上面的零件
	302	无源方位跟进警报效果共同端	大多型为有源读取，另外机型为无源输
	303	I路重合闸后与302愈合
	304	0路送电后与302收缩
	305	II路送电后与302愈合
2号端子排	401.406	未运用，内层已直连	400A及以上装配工艺
	402.403	I路重合闸后倒圆角	无源1A AC220V
	404.405	II路重合闸后收缩	无源1A AC220V
5号接线鼻子	501-506	自定意无线信号输入输出端	400A综上所述选装无源1A AC220v
